A320

Alineadora 3D System A320

Descripción

Alineadora de ruedas A320 con la más avanzada tecnología de captura de imágenes digitales tridimensionales. Es la solución más rápida y eficiente del mercado! Está compuesta por cámaras digitales de alta resolución que miden la posición y orientación de paneles reflectivos pasivos ubicados en la rueda.
Seis simples pasos! En cinco minutos se logran los resultados de medición.
1 Buscar especificaciones del vehículo.
2 Colocar paneles reflectivos en la rueda.
3 Realizar alabeo desplazando el vehículo solamente 30 cm.
4 Diagnosticar resultados de alineación, el operador decide si continúa con la regulación del vehículo.
5 Ajustar cotas de alineación siguiendo el procedimiento indicado por el software.
6 Grabar e imprimir datos de alineación del vehículo junto con los datos del cliente.
Versátil.
La alineación del vehículo se puede realizar a cualquier altura del elevador (modelos A320 y A320TOP).
Las cámaras digitales se desplazan verticalmente a través de la columna en forma sencilla y cómoda (modelos A320 y A320TOP).
La alineadora es compatible con cualquier elevador, incluso con elevadores de 4 columnas con una distancia mínima entre columnas de 2.800 mm (modelos A320 y A320TOP).
Mueble de gran funcionalidad, localizado en la columna, que incluye rack computarizado de entorno industrial de gran rendimiento, impresora y monitor.
Paneles reflectivos de la rueda
Los paneles reflectivos pasivos no requieren mantenimiento!
Livianos y resistentes. No poseen componentes electrónicos, ni baterías, ni cables.
Se adaptan a cualquier condición ambiental.
No requieren calibración.
Panel de interacción: El mando a distancia eres tú.
El avanzado software de la alineadora A320 reconoce la aplicación de dedos de la mano sobre un punto de los paneles reflectivos para realizar operaciones a distancia, por ejemplo cambiar de pantalla o comenzar un procedimiento, optimizando el tiempo de alineado y eficiencia de trabajo.
SOFTWARE PROPIETARIO
Software integramente desarrollado por PESSOT® de aprendizaje sencillo y fácil de usar.
Posee una base de datos actualizable de más de 7.000 vehículos importados y nacionales rastreables por marca y modelo.
Parametrización de los datos de alineación en función de la altura del vehículo.
La corrección del ángulo de avance se puede visualizar en tiempo real evitando reiterados procedimientos de medición.
Es posible almacenar en forma ilimitada datos personalizados de vehículos y registros históricos de medición.
Los resultados pueden ser impresos en un reporte que incluye los valores previos al trabajo de alineación.
GARRAS AUTOCENTRANTES - modelos A320 y A320F
Robusta garra autocentrante de 4 puntos de 12” a 18”, es posible adaptar distintos tipos de uñas según el perfil de la llanta.
PROCLAMP - modelos A320TOP y A320FTOP
Debido a la complejidad de los perfiles de llantas y los talones de neumáticos, se propone una garra compuesta de un sistema de tres puntos que posee un novedoso mecanismo que aplica presión sobre la llanta sin ningún juego y se fija sobre el neumático de forma rápida y segura.
Diseñada para llantas de 12” a 21”.

  DOTACIÓN EN SERIE:   1 Columna con 2 cámaras: elevación motorizada (modelo A320TOP) / elevación manual (modelo A320) / fija (modelo A320F y A320FTOP) y con soporte de objetivos (modelos A320 y A320F).
2 soportes de objetivos (modelos A320TOP y A320FTOP).
1 Mueble fijo a la columna con rack computarizado y impresora.
1 LCD 23 (modelo A320) / 2 LCD 23 (modelo A320F y A320FTOP) / 1 LCD 32 (modelos A320TOP).
4 paneles reflectivos.
4 Soportes de 4 puntos (modelos A320 y A320F) / Garras Proclamp (modelos A320TOP y A320FTOP).
2 Platos flotantes delanteros (750 kg).
1 Dispositivo Pisafreno.
1 Dispositivo Traba volante.


>> VERSIONES

A320TOP

Alineadora 3D System con Proclamp y Motorización

A320FTOP

Alineadora 3D System para fosa con Proclamp

A320

Alineadora 3D System

A320F

Alineadora 3D System para fosa

Datos técnicos


Distancia entre ejes vehículo

4.500 mm

Alimentación monofásica stándar

220 V - 50 Hz

Sistema operativo

Windows 10

Resolución de lectura

0.01º

Compensación de ruedas

Desplazando el vehículo

Dispositivo de almacenamiento en columna

Para paneles reflectivos y garras

Dimensiones de empaque [mm] (largo x ancho x alto)

3.700 x 900 x 1.000

Dimensiones

A320 / A320TOP


A320F / A320FTOP

Accesorios



A320TOP

A320FTOP

A320

A320F

NAV

TV

DF

PCP

O

O

UFA

O

O

UAK

O

O

UR

O

O

USP

O

O

PF

EPA

O

O

PDT

O

O

O

O

: Estándar    O: A pedido

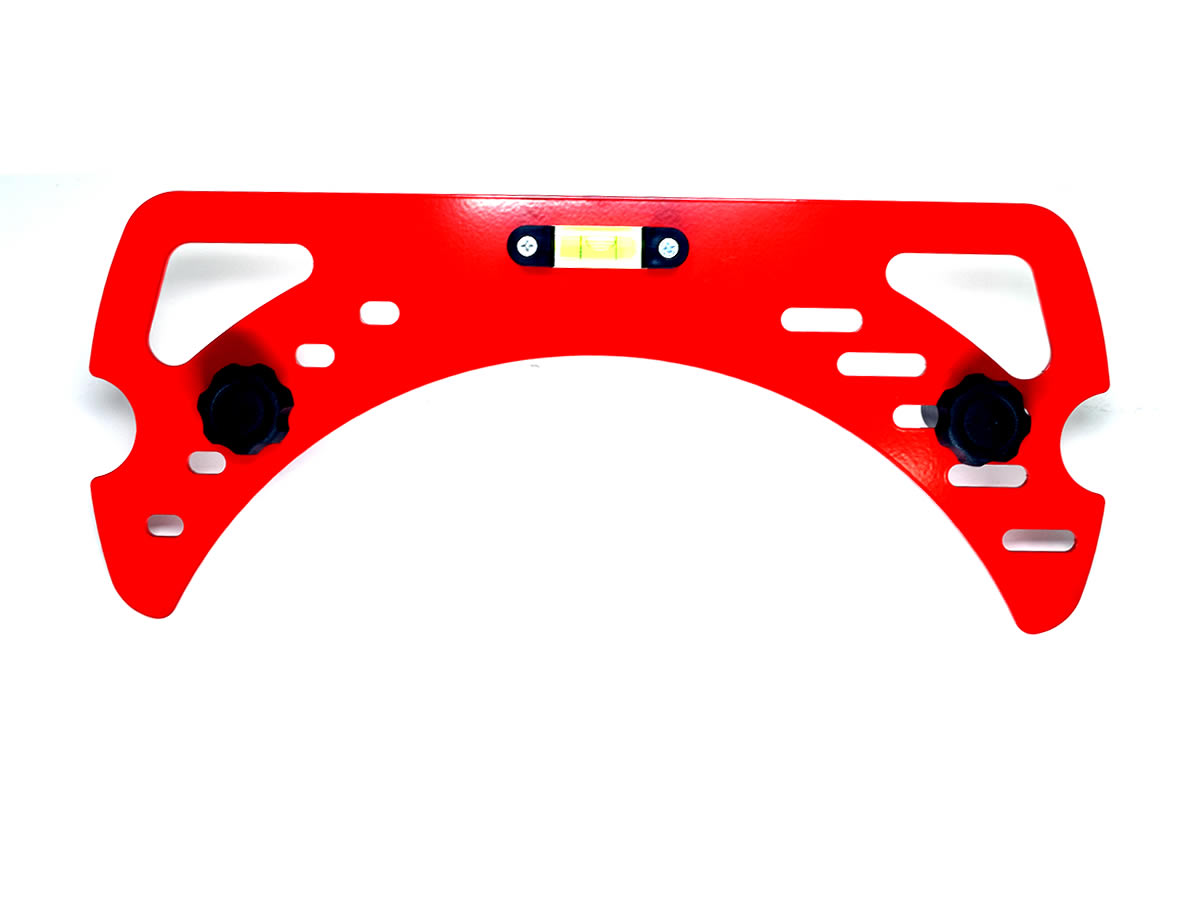

NAV - 921001000  Nivel ajuste volante (alineadora).

TV - 150500  Trabavolante.

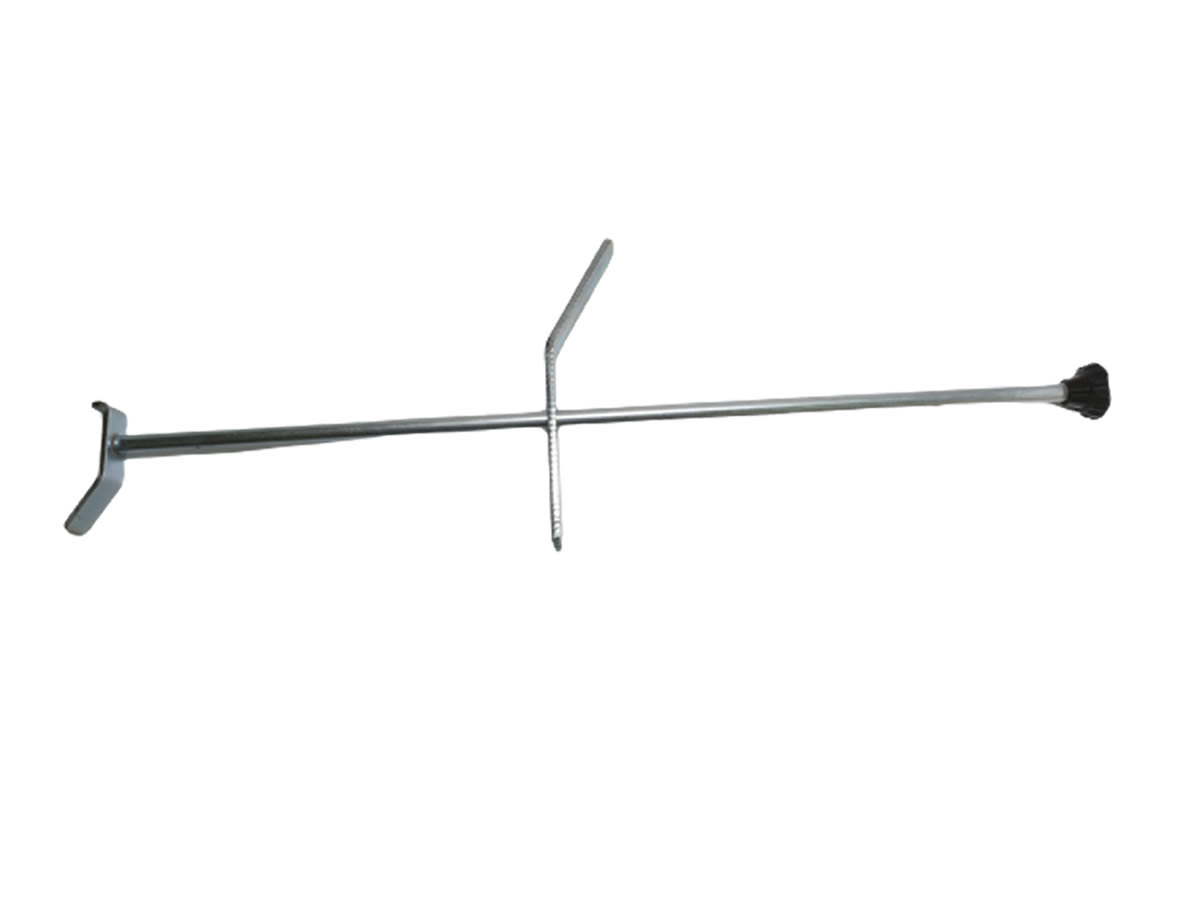

DF - 150600  Dispositivo de freno.

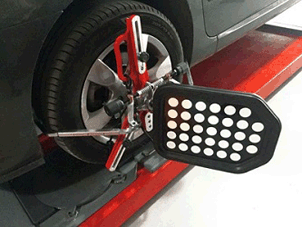

PCP - 918907543  Proclamp Plus: Garra para llantas de 12" a 24". Juego x 4 u.

UFA - 204084A/8  1 Juego (8 Un.) de Uñas para llanta de aleación con perfil especial.

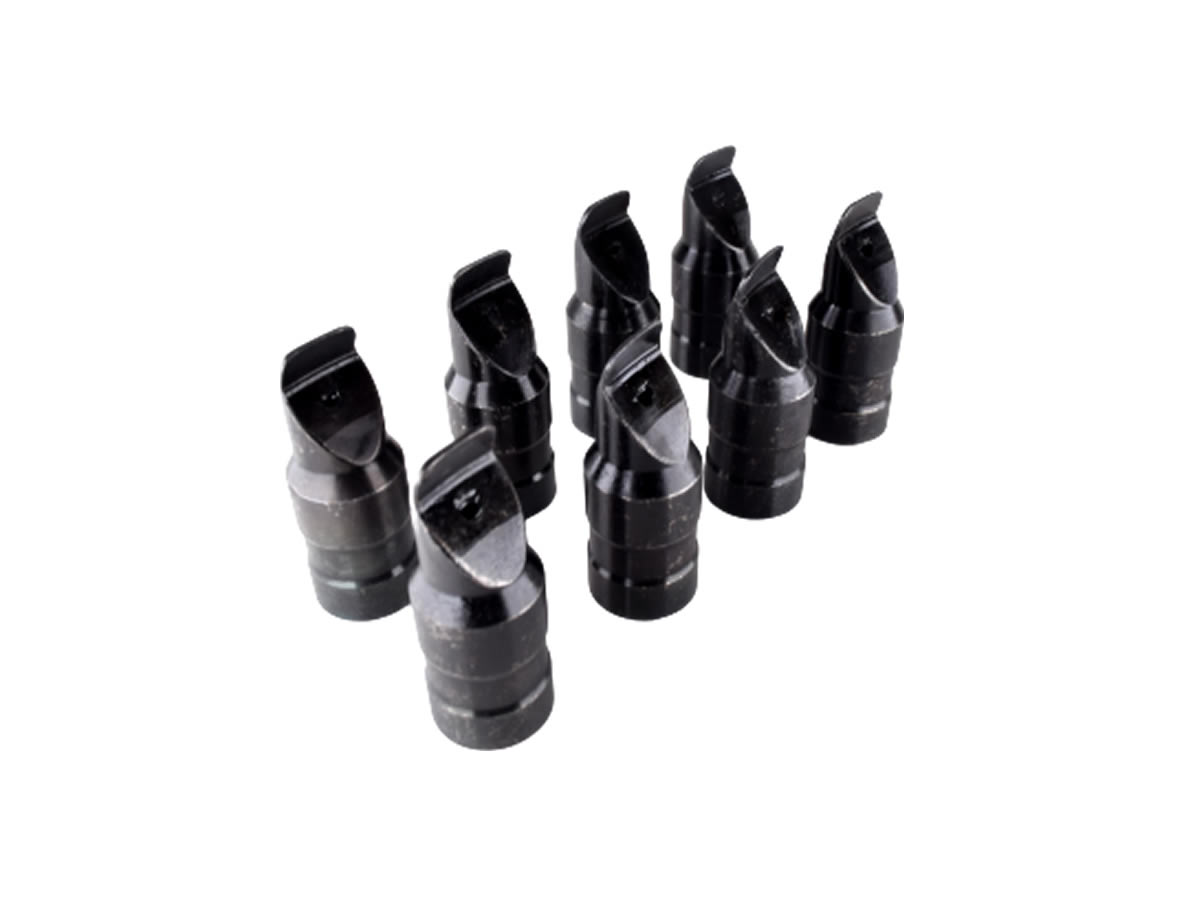

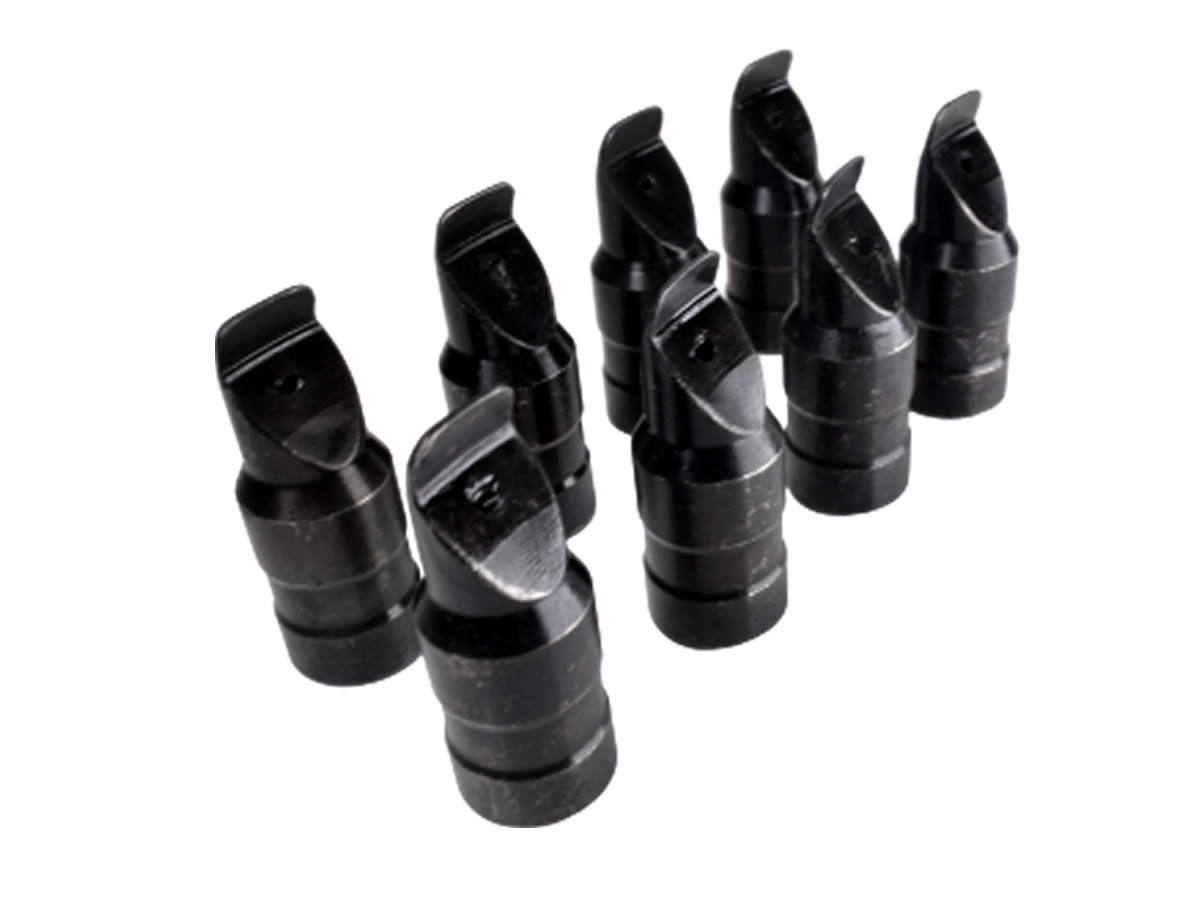

UAK - 204084B  1 Juego (8 Un.) Uña Amarok.

UR - 204084C  1 Juego (8 Un.) Uña plato exterior Ranger.

USP - 204086A  1 Juego (8 Un.). Uña interior Sprinter.

PF - 154200  1 Juego (2 Un.) Platos Giratorios Delanteros Auto. C.M. 750 kg.

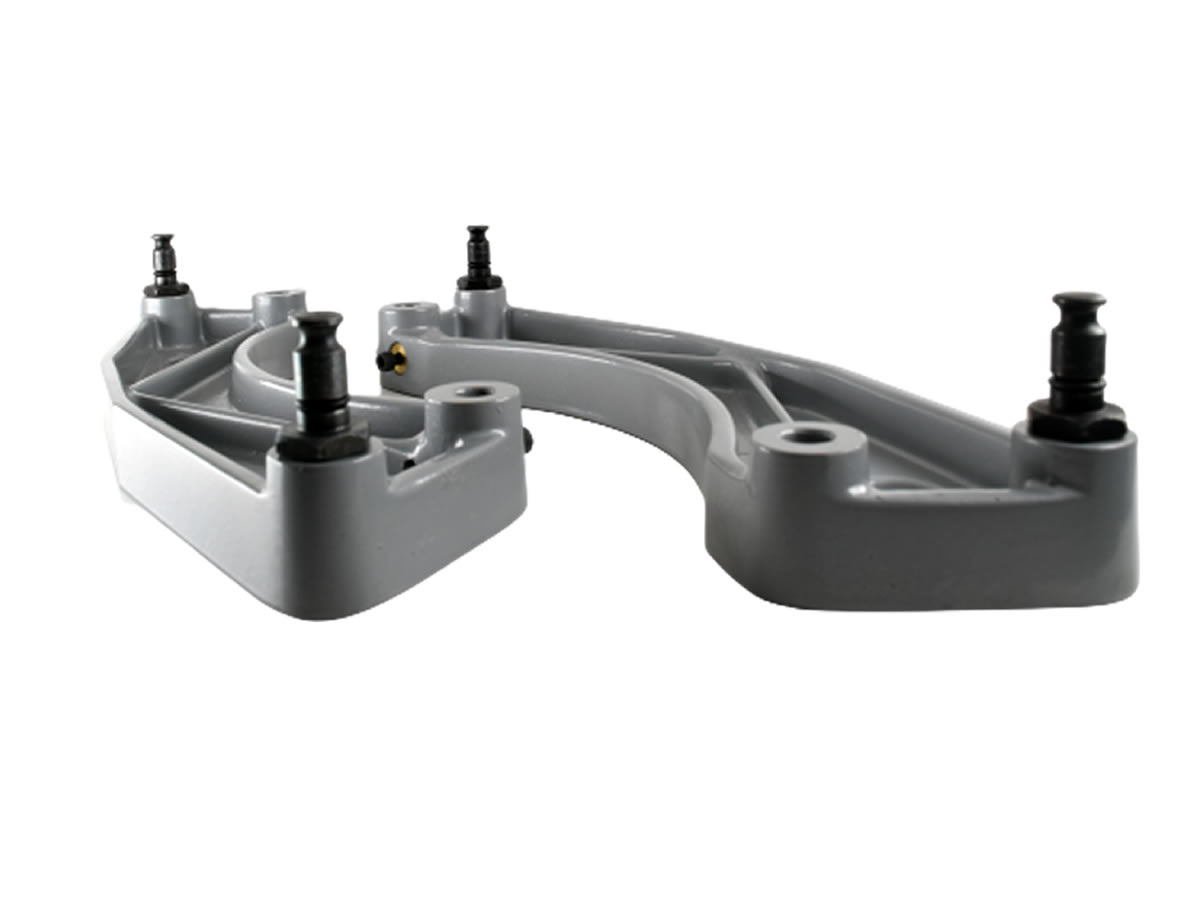

EPA - 154080  1 Juego (2 Un.) de Extensiones para Plato Autocentrate para rueda de 17" a 22".

PDT - 154250  1 Juego (2 Un.) de Platos Deslizantes Traseros.

Planos de instalación

No posee planos de instalación.
